Ridimensionare uno STL: perché scalare al 110 percento rompe ogni foro, e cosa fare invece

Cosa fa davvero la casella di scala dello slicer

Digita 110 nel campo di scala e lo slicer moltiplica ogni vertice per 1.1. Ognuno. La parete esterna, la parete interna, i fori per vite, la clip che scatta con un'interferenza di 0.2 mm, il testo sul coperchio. Niente è esente perché la mesh non sa quali parti sono funzionalità e quali sono solo materiale.

Va bene quando l'intero oggetto è la funzionalità. È un disastro quando l'oggetto deve incastrarsi con qualcos'altro.

Tre cose che si rompono

I fori. Un foro per vite da 3 mm scalato al 110 percento diventa 3.3 mm. Scalato al 90 percento diventa 2.7 mm e la vite non entra più. I fori sono la prima vittima perché la loro tolleranza è di qualche decimo di millimetro e scalare li sposta di decimi interi.

Lo spessore delle pareti. Una parete da 1.2 mm all'80 percento diventa 0.96 mm, che la maggior parte degli slicer stampa come una singola linea fragile o salta del tutto. Al 130 percento un incastro a scatto progettato per flettersi a 1 mm diventa 1.3 mm e si spezza invece di scattare.

L'interasse. Scala un contenitore Pi per adattarlo a una scheda leggermente più grande e i fori di fissaggio si allontanano proporzionalmente, il che non è come si sono spostati i fori della scheda. Lo schema dei fori su una scheda è fisso; la sagoma del contenitore è ciò che volevi cambiare.

I due casi in cui scalare è corretto

• Oggetti proporzionali senza accoppiamento. Vasi, figurine, oggetti decorativi, tagliabiscotti che dovrebbero semplicemente essere più grandi.
• Compensare il ritiro della stampante. Scalare al 100.3 percento per correggere un materiale che si ritira è esattamente una correzione uniforme, quindi la scalatura uniforme è lo strumento giusto.

La scalatura non uniforme (solo su X, per esempio) estende la zona intermedia: una scatola allungata del 10 percento su X mantiene lo spessore delle pareti su Y e Z, ma i fori diventano comunque ovali e i raggi degli angoli diventano ellissi.

Cosa volevi davvero

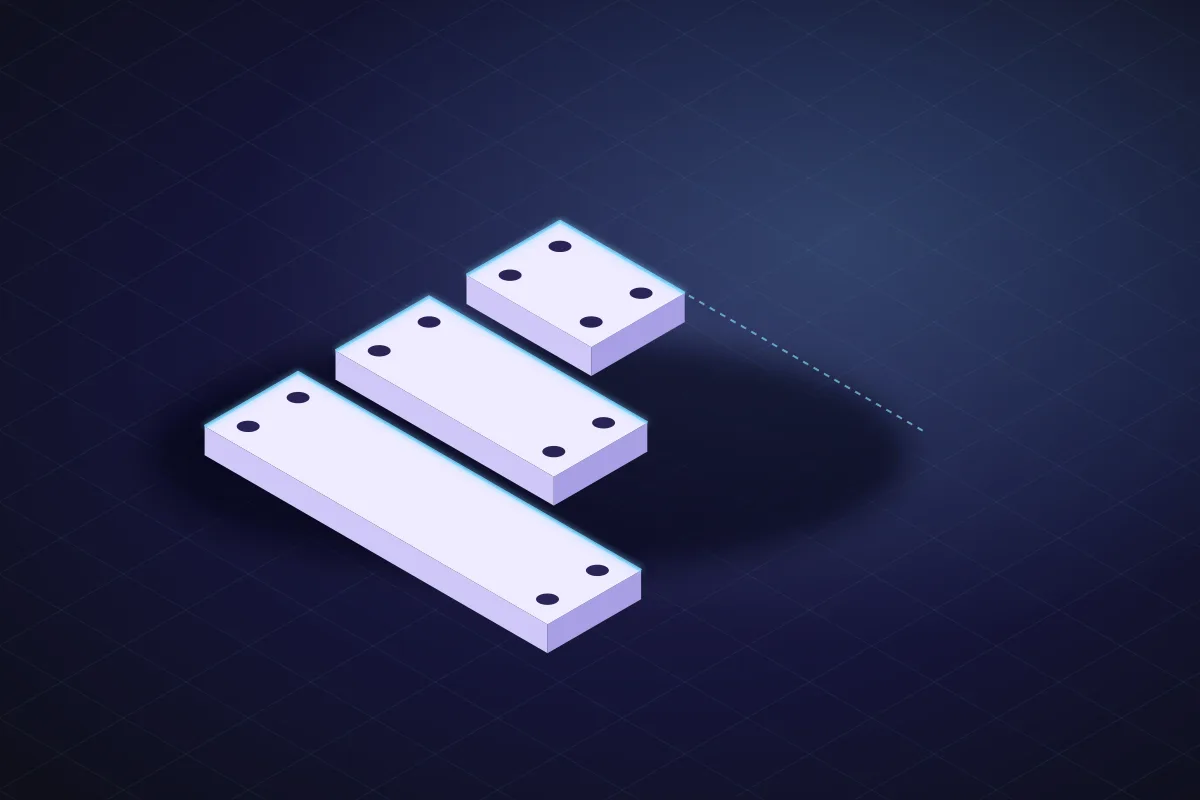

Volevi che una dimensione cambiasse e le altre restassero. Questa è una modifica parametrica, e una mesh non può farla perché le dimensioni non sono memorizzate da nessuna parte. Un modello parametrico le memorizza come variabili: length = 92; wall = 2; hole_d = 2.7;. Cambia length e le pareti, i fori e gli incastri restano intatti perché sono calcolati dai propri numeri.

I modelli SpeakCAD sono programmi parametrici, sia che tu abbia generato il pezzo da una frase o caricato uno STL e fatto ricostruire. Quindi il ridimensionamento è una frase:

L'ultima clausola di solito è superflua (l'IA li mantiene di default) ma non costa nulla e rende esplicita l'intenzione. Il render mostra la versione precedente come fantasma, così vedi che si è spostata solo la lunghezza.

Ridimensionare un download nella pratica

1. Carica lo STL o il 3MF e di' cos'è: «un contenitore in due parti per una scheda da 65 x 30 mm».
2. Di' cosa deve cambiare e cosa deve restare: «la scheda ora è 72 x 30. Mantieni pareti da 2 mm, fori da 2.5 mm a 3 mm dagli angoli, e l'apertura USB centrata sul lato corto».
3. Controlla la lettura delle dimensioni sul render, tocca una faccia per confermare un numero se vuoi, e scarica.

La ricostruzione non è una copia scalata; è un modello nuovo con i tuoi numeri, quindi i fori sono rotondi, le pareti hanno lo spessore che hai chiesto e gli incastri sono progettati per la nuova misura.

Quando ti serve solo che stia sul piano

Se un modello è di pochi millimetri troppo grande per il piano e non ha accoppiamenti, scalalo al 97 percento nello slicer e vai avanti. Se ha accoppiamenti, chiedi lo stesso modello alla dimensione del piano con i fori invariati, oppure chiedi che venga diviso in due parti con un perno di allineamento, che è quello che fa la gente per i pezzi piatti grandi.
