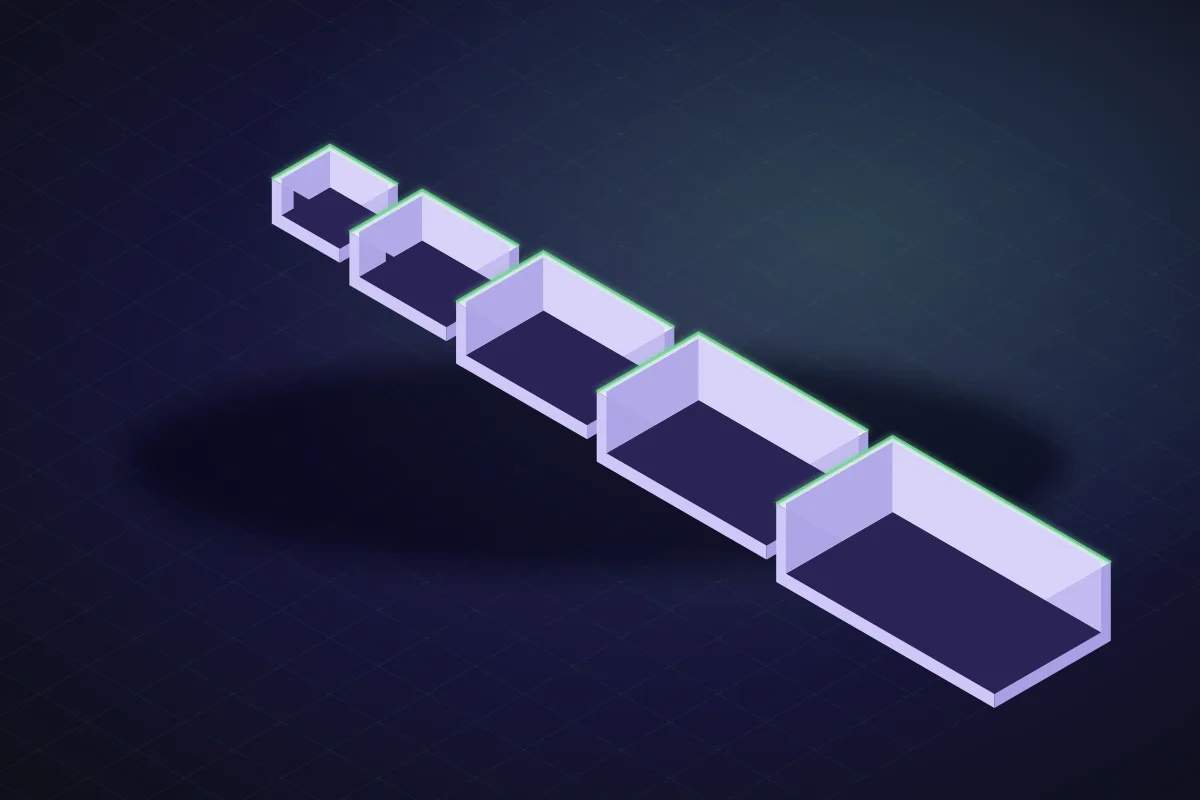

Haz un remix de tus propias impresiones: convertir un buen diseño en una familia de tamaños
Un organizador que funciona se convierte en las versiones de 80, 120 y 160 mm, un pomo encaja en tres ejes, una carcasa encaja en cuatro placas. Sin volver a dibujar, una frase por tamaño.
El que funcionó
La mayoría de los makers tienen un diseño así: un bote, un gancho, un pomo o un soporte que llevó unas cuantas impresiones acertar y que ahora se imprime de nuevo cada vez que un cajón o una balda lo necesita. Luego el cajón tiene otra profundidad, y el diseño hay que rehacerlo, y las decisiones pequeñas (altura del labio, grosor de pared, el chaflán que evita la pata de elefante) hay que tomarlas otra vez desde cero.
Un diseño paramétrico resuelve esto una sola vez. Las medidas que varían son variables; las decisiones que no varían quedan fijas. Los modelos de SpeakCAD son paramétricos desde el primer render, así que una familia de tamaños es una serie de peticiones de una línea contra el mismo diseño.
Paso 1: consigue que un miembro quede bien
Diseña e imprime el primer tamaño de la forma normal: descríbelo, imprímelo, corrige lo que esté mal, imprime de nuevo. Aquí es donde asientas las decisiones que compartirá toda la familia.
Después de dos impresiones sabes que la muesca quiere ser de 25 mm y que las paredes imprimen mejor a 1,8. Dilo, vuelve a descargar, y este es tu maestro.
Paso 2: nombra lo que varía
Abre el panel de medidas: cada número importante del modelo aparece listado con su nombre. Para el bote eso es largo, ancho, alto, pared, suelo, ancho de la muesca, labio. Decide cuáles cambia la familia. Normalmente uno o dos: largo y ancho para botes, diámetro del eje para pomos, tamaño de placa para carcasas.
Paso 3: pide la familia
Cada variante es una versión nueva del mismo proyecto. La muesca, las paredes y el labio no cambian porque no pediste que cambiaran. Si un bote más grande necesita una muesca proporcionalmente más grande, dilo una vez: «el ancho de la muesca es el 30 por ciento del largo».
Para un pomo:
Para una carcasa:
Paso 4: guarda el maestro como punto de partida
Cada versión se queda en el historial de tu proyecto, y la fuente paramétrica se puede descargar como archivo .scad. Conserva el maestro; la próxima vez que una balda necesite un bote, sube el .scad o abre el proyecto y pide el tamaño nuevo. Las decisiones viajan con él.
Descargas y créditos
Cada tamaño descargado cuesta 10 créditos, porque cada uno es un archivo separado. Generar y previsualizar las variantes no cuesta nada, así que puedes renderizar toda la familia y solo descargar las que vas a imprimir esta semana. Una corrección de ajuste en un tamaño que ya pagaste se vuelve a descargar gratis.
Dónde fallan las familias
- Cambiar una decisión compartida en un solo miembro. Si el bote de 160 mm necesita un suelo más grueso, di «suelo de 2,5 mm en todos los tamaños» para que la familia se mantenga coherente, o acepta que el grande es especial y anótalo.
- Escalar en lugar de redimensionar. Un bote de 160 mm no es un bote de 80 mm al 200 por ciento; sus paredes y su labio tendrían el doble de grosor. Pide el tamaño, no la proporción. Las matemáticas de por qué.
- Olvidar la cama. Una variante de 240 mm no cabrá en una cama de 220 mm. Pide que se divida con un pin de alineación, o párate en 200.
La recompensa
Un diseño que acertaste una vez se convierte en una herramienta. El organizador encaja en cada cajón de la casa, el gancho viene en tres profundidades, el pomo encaja en cada electrodoméstico de la cocina, y nada de eso necesitó una segunda tarde de trabajo.
Prompts to start from
Open one in the builder, change the numbers to yours, and the model renders in seconds. Keep adjusting in the chat before you print.A stackable parts bin, 80 x 60 x 40 mm outside, 1.8 mm walls, 2 mm floor, a 25 mm wide finger scoop on the front, a 2 mm stacking lip. Then give me the same bin at 120 x 60 and 160 x 60, everything else identical.
A hook for a 18 mm thick shelf edge, 40 mm drop, 8 mm rod, 1.5 mm radius fillets everywhere. Then the same hook for 25 mm and 32 mm shelves.
A knob 32 mm diameter, 18 mm tall, 12 grip ridges. Make one version for a 6 mm D-shaft with a 0.5 mm flat and one for a 6.35 mm round shaft with an M3 set screw.
Questions
No. Los modelos de SpeakCAD son paramétricos, así que pide el mismo diseño en otro tamaño y solo cambian las medidas que nombraste. Las paredes, labios, redondeos y ajustes se quedan como los dejaste.
No, y no debería serlo. Escalar duplica el grosor de pared y el tamaño del labio junto con el largo. Pedir el tamaño mantiene esos valores en los que diseñaste.
Renderizar las variantes es gratis. Cada tamaño que descargas cuesta 10 créditos (Maker da 100 al mes, Pro 200). Una corrección de ajuste en un tamaño ya descargado se vuelve a descargar gratis.
